Исследование различных вариантов конфигурации системы подачи жидкости у самоходного опрыскивателя
В данном примере рассматривается последовательное решение инженерной задачи по разработке гидросистемы опрыскивания с использованием связки:
Лоцман – PRADIS – IOSO
Пример показывает, как с помощью системного моделирования и параметрического анализа можно перейти:
- от исходных технических требований
- к подбору компонентов
- к оптимизации гидросистемы
- и к проверке работы системы на различных режимах
Цели анализа
В рамках исследования выполняется:
- подбор оптимального количества и типов форсунок
- подбор насоса подачи жидкости
- подбор оптимальных диаметров и количества ветвей подвода жидкости
- обеспечение условия равномерности опрыскивания
Общая схема решения задачи
Работа выполняется поэтапно — от простых аналитических расчётов к полноценной 1D модели и параметрической оптимизации.
1. Анализ ширины охвата опрыскивателя
На первом этапе определяется требуемая ширина захвата.
Исходные требования
- Максимальная производительность:
80±5 га/час
- Максимальная скорость рабочего хода:
30 км/час
Результат
Получен диапазон ширины захвата:
25–28.3 м
Для дальнейшей работы принимается:
28 м
2. Определение производительности насоса
На следующем этапе определяется минимальная производительность насоса.
Расчёт также может выполняться аналитически.
Исходные данные
- Ширина захвата:
28 м
- Скорость движения:
30 км/час
- Расход жидкости:
150 л/га
Результат
Минимальная производительность насоса:
210 л/мин
3. Подбор форсунок
На этом этапе определяется:
- тип форсунок
- количество форсунок
- шаг размещения
- высота расположения
Основные требования
- ширина захвата должна быть 28 м
- клиренс не менее 0.8 м
- коэффициент перекрытия зон распыления не менее 4
Что анализируется
Учитываются:
- угол распыления
- расходные характеристики
- высота установки
- равномерность перекрытия
Результат
Определяются:
- оптимальный тип форсунки
- число форсунок
- шаг установки

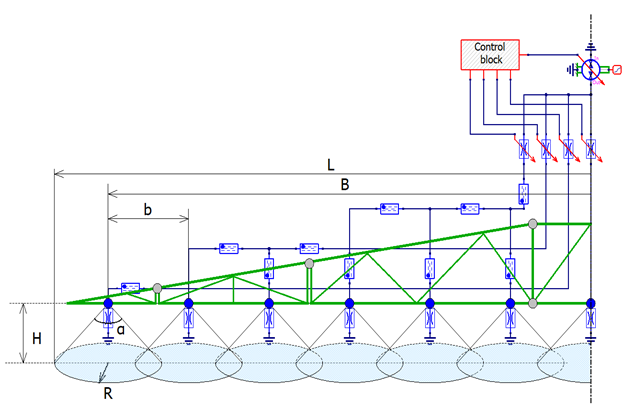

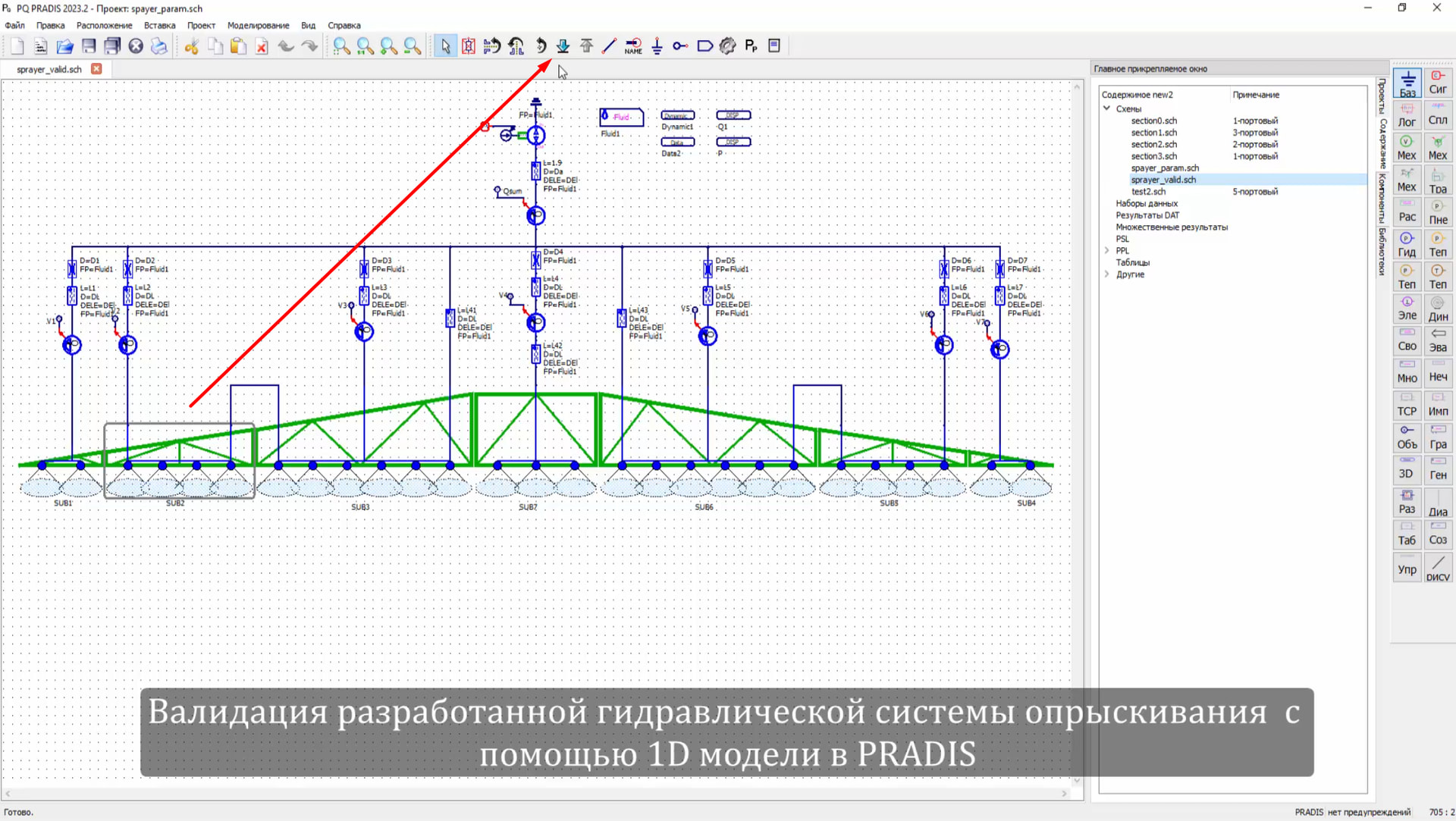

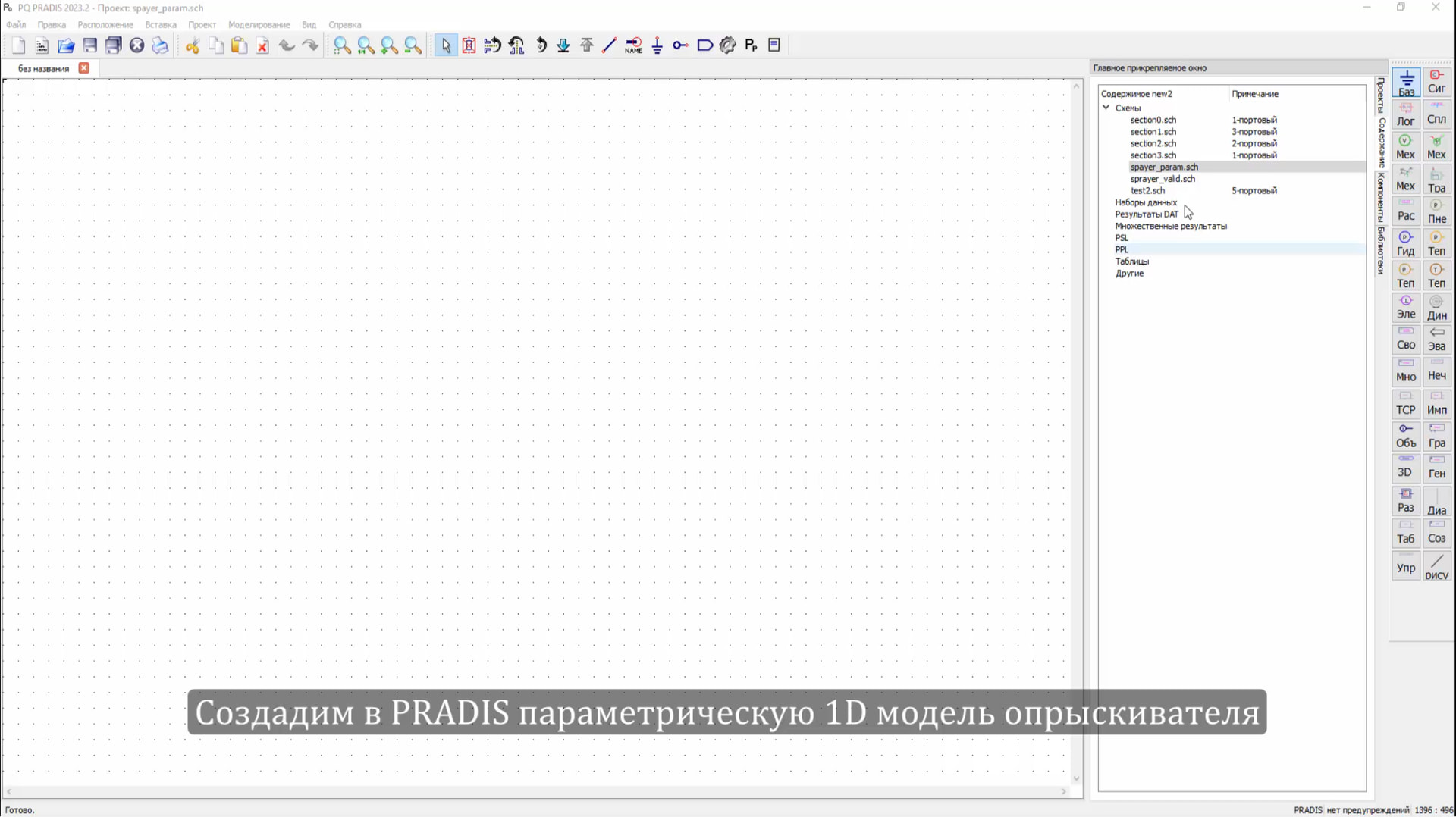

На этом этапе уже может использоваться полноценная 1D модель PRADIS с параметрическим анализом в IOSO.

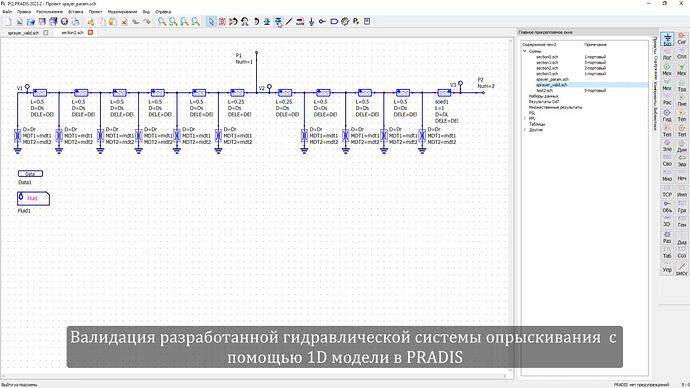

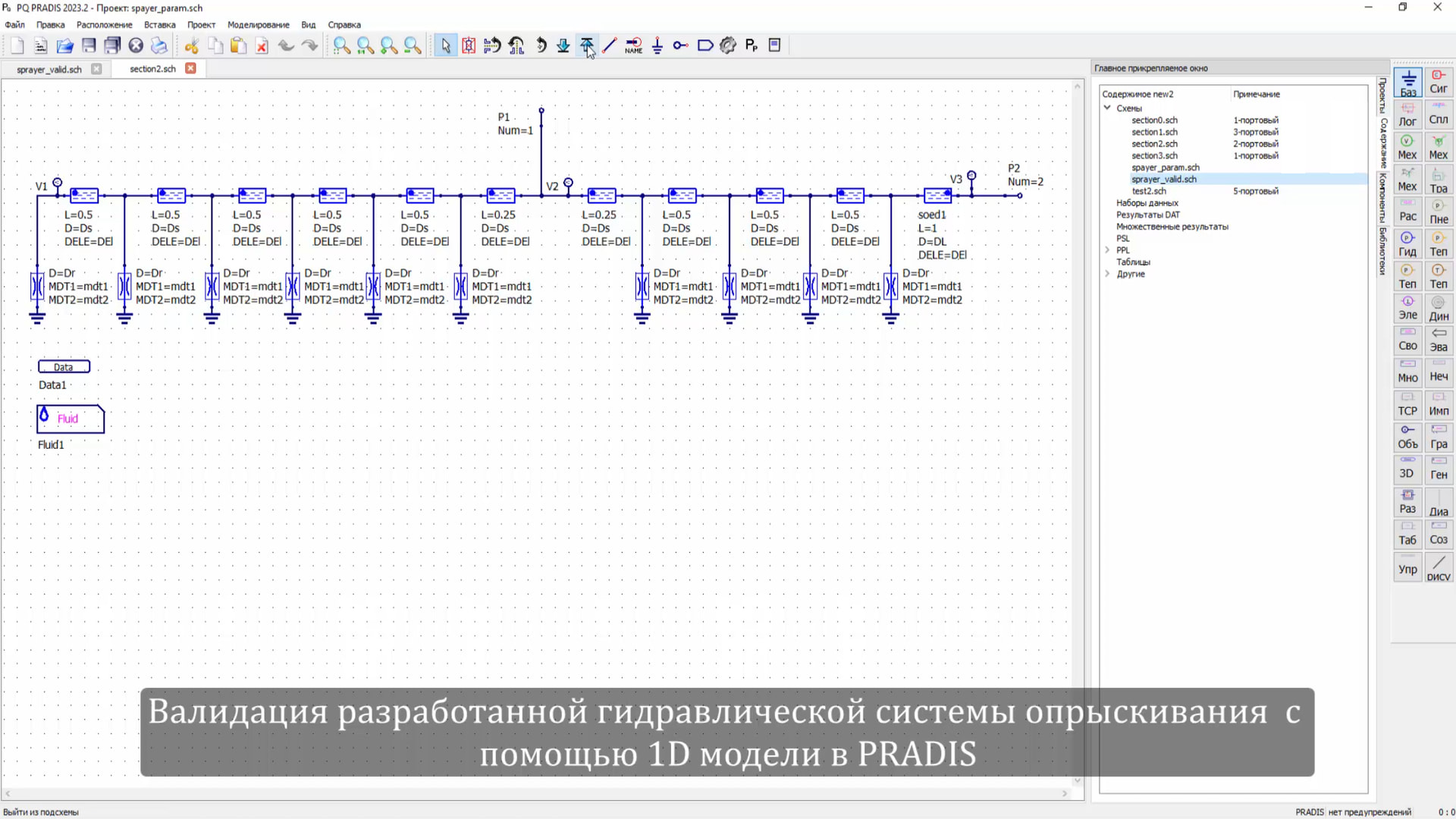

4. Исследование гидросистемы опрыскивателя
Основная задача этапа — обеспечить равномерный расход жидкости через форсунки.
Для этого подбираются:
- количество ветвей подачи
- диаметры магистралей
- распределение форсунок по ветвям
Основные критерии
- одинаковые гидравлические диаметры магистралей
- минимальные потери давления
- перепад давления не более 10%
- отклонение расхода форсунок не более ±5%
Результат
В результате определяется:
- конфигурация гидросистемы
- минимальные диаметры магистралей
- распределение расходов по форсункам

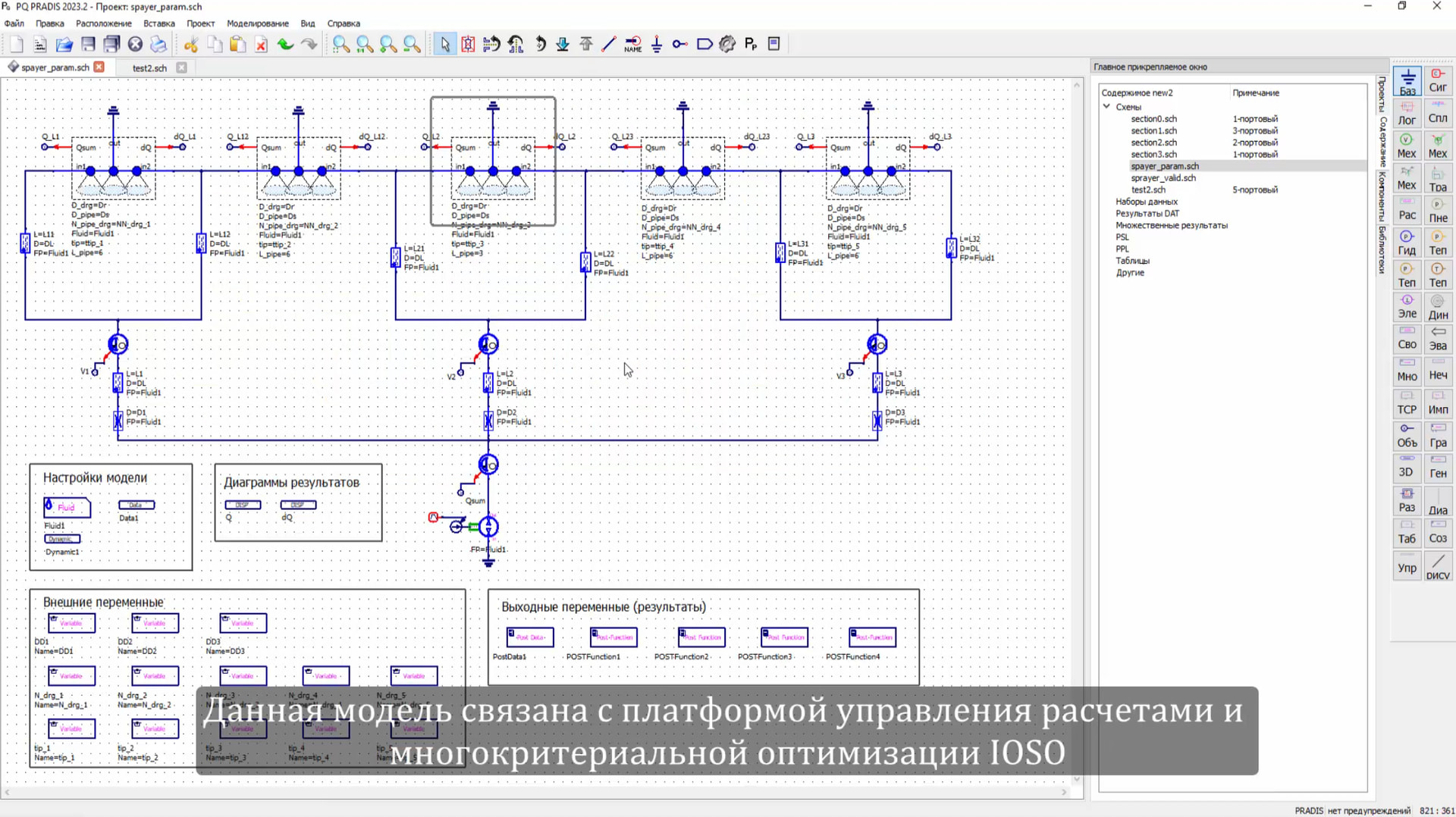

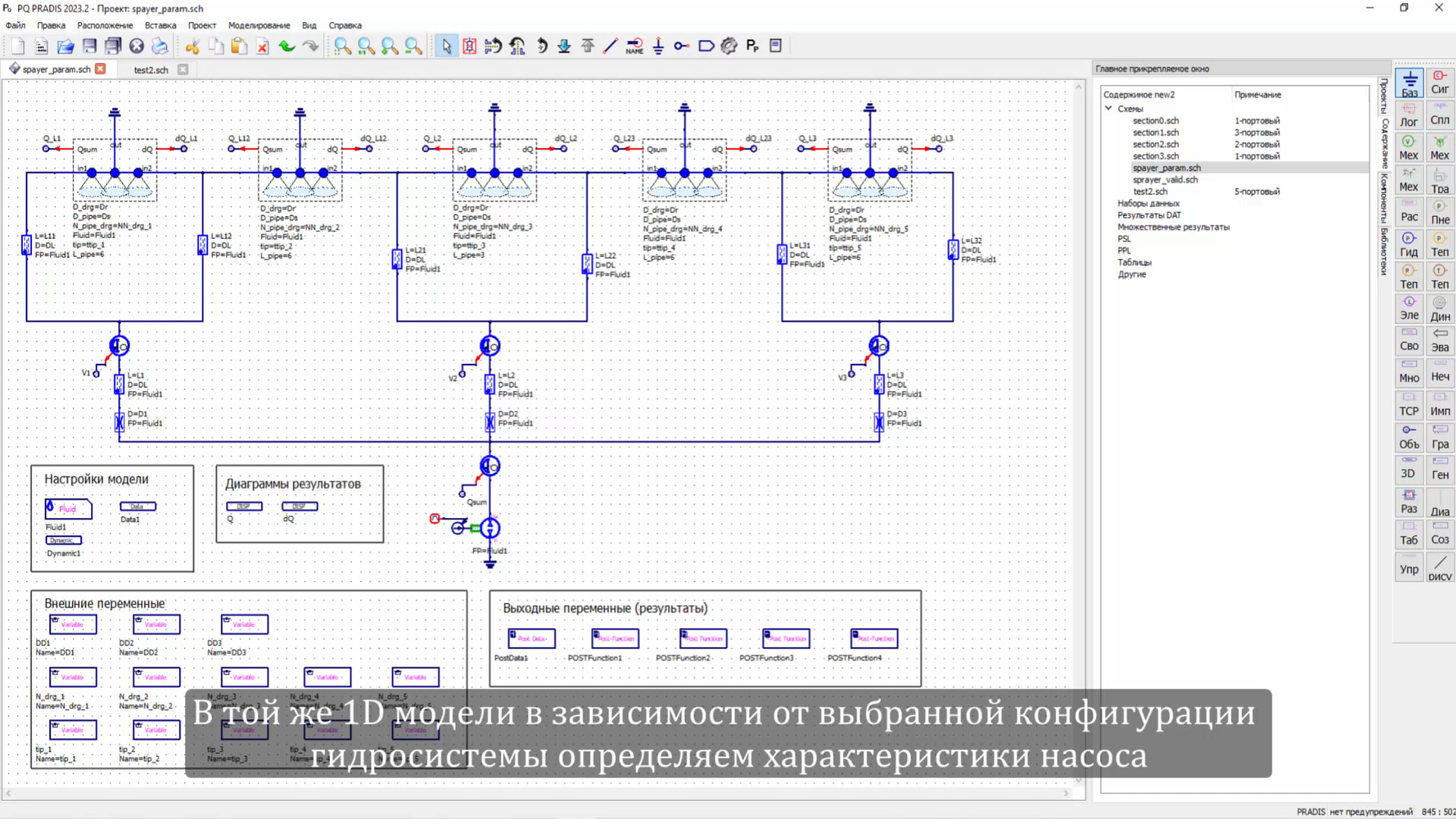

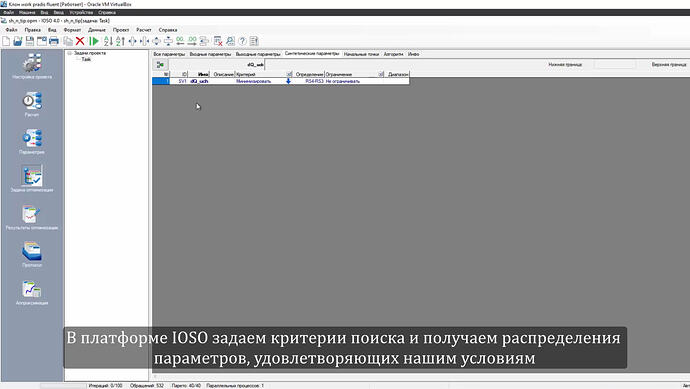

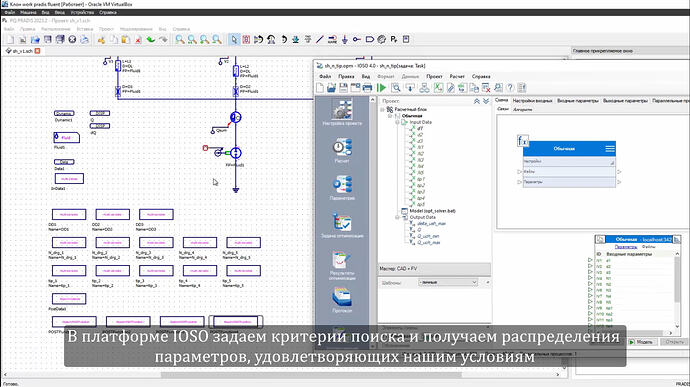

На данном этапе используется параметрический анализ PRADIS + IOSO.
5. Подбор параметров насоса
После определения конфигурации системы выполняется уточнение параметров насоса.
Подбираются
- рабочий объём
- рабочие обороты
- перепад давления
- передаточные отношения
Цель этапа
Обеспечить требуемый расход:
210 л/мин
при минимальных потерях и допустимых режимах работы.
6. Оптимизация системы
На этом этапе используется уже уточнённая модель с реальными характеристиками компонентов.
Выполняется:
- оптимизация параметров форсунок
- уточнение параметров насоса
- оптимизация гидравлической схемы

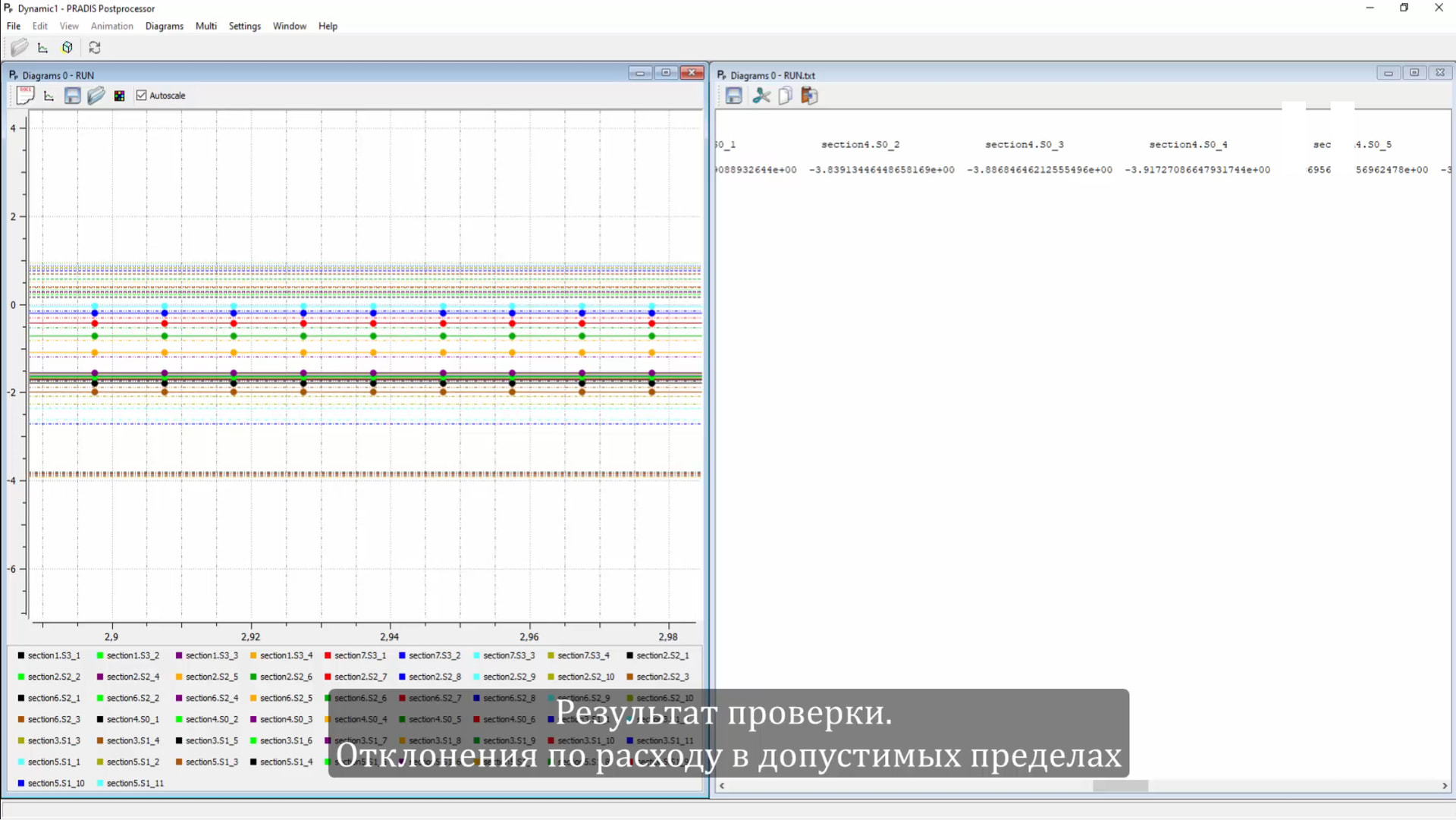

Проверяется
- равномерность расхода
- соответствие техническим требованиям
- устойчивость работы системы

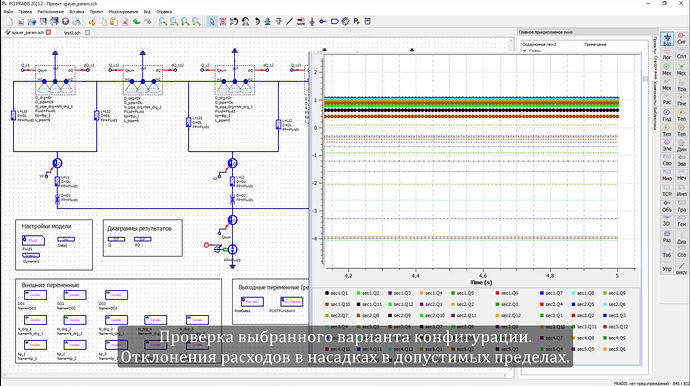

7. Валидация модели
Финальный этап — проверка работы системы в динамических режимах.
Проверяются:
- запуск системы
- выход на рабочий режим
- регулировка расхода
- останов системы

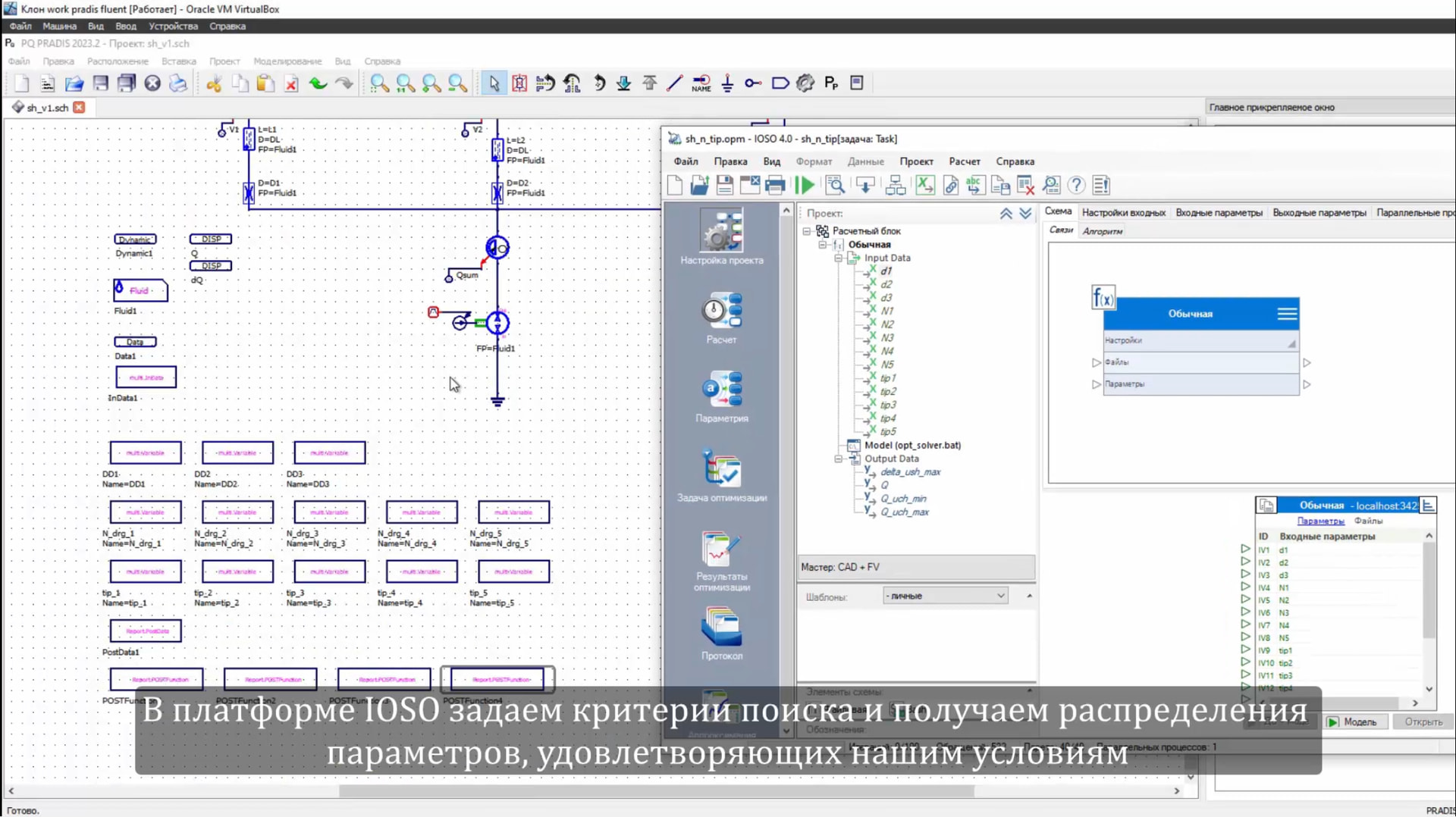

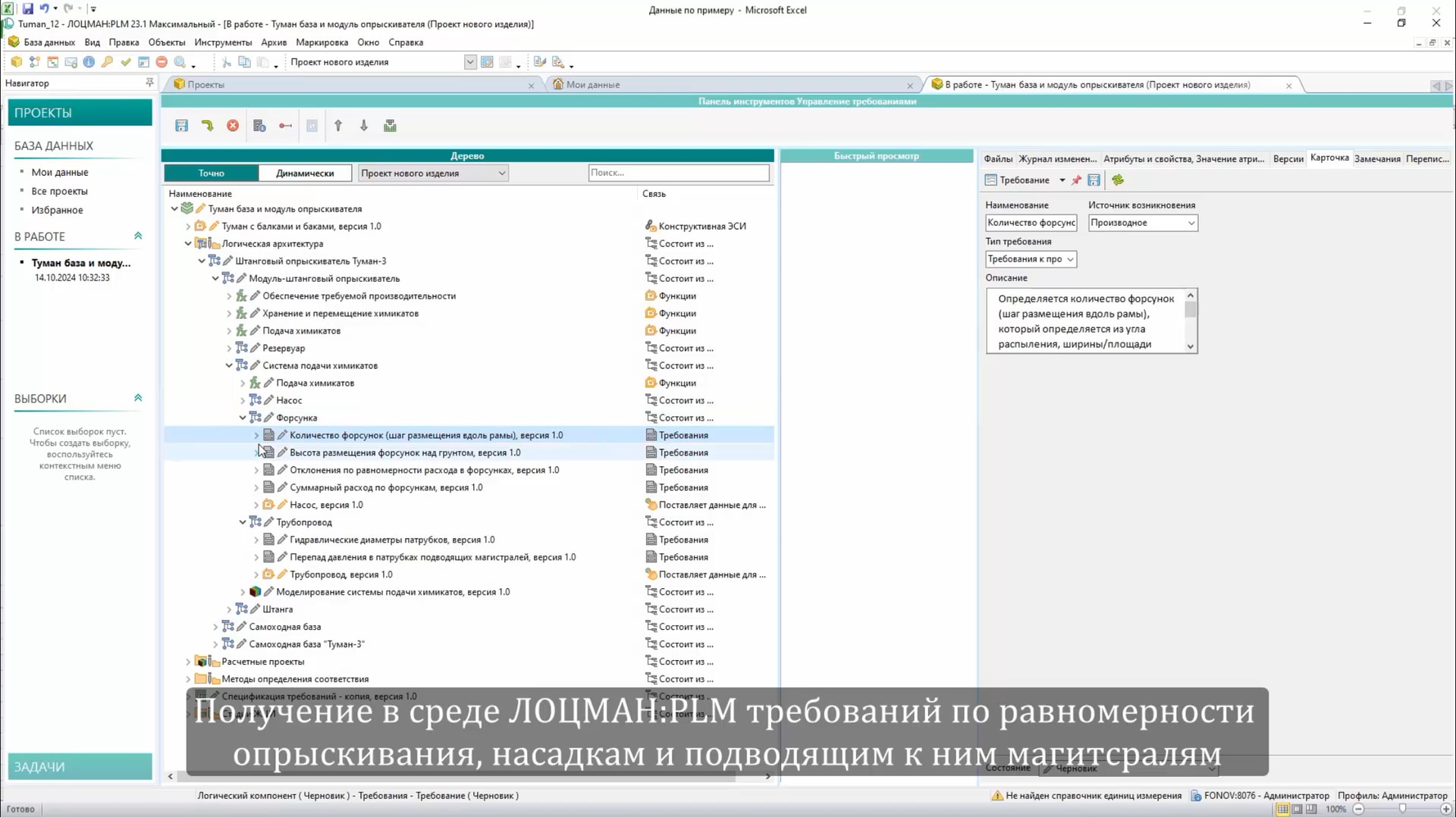

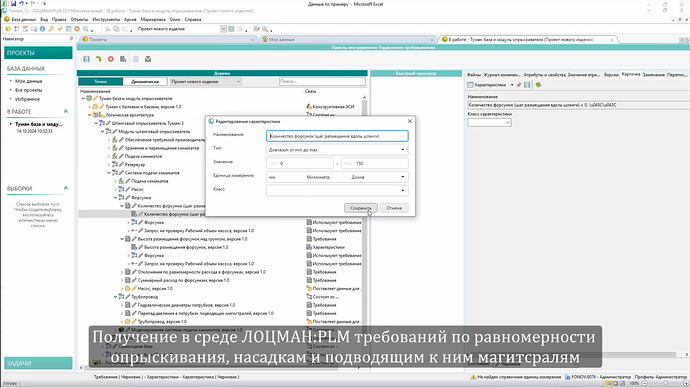

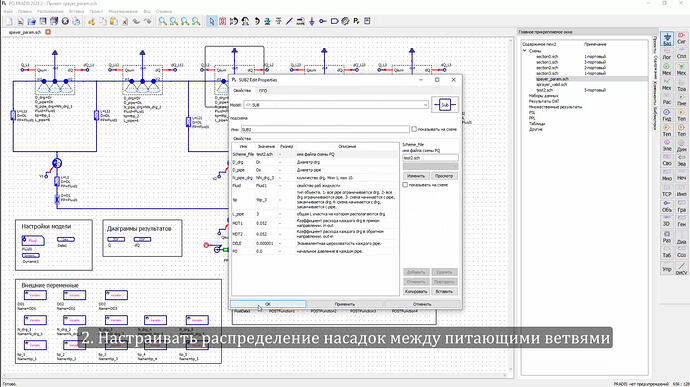

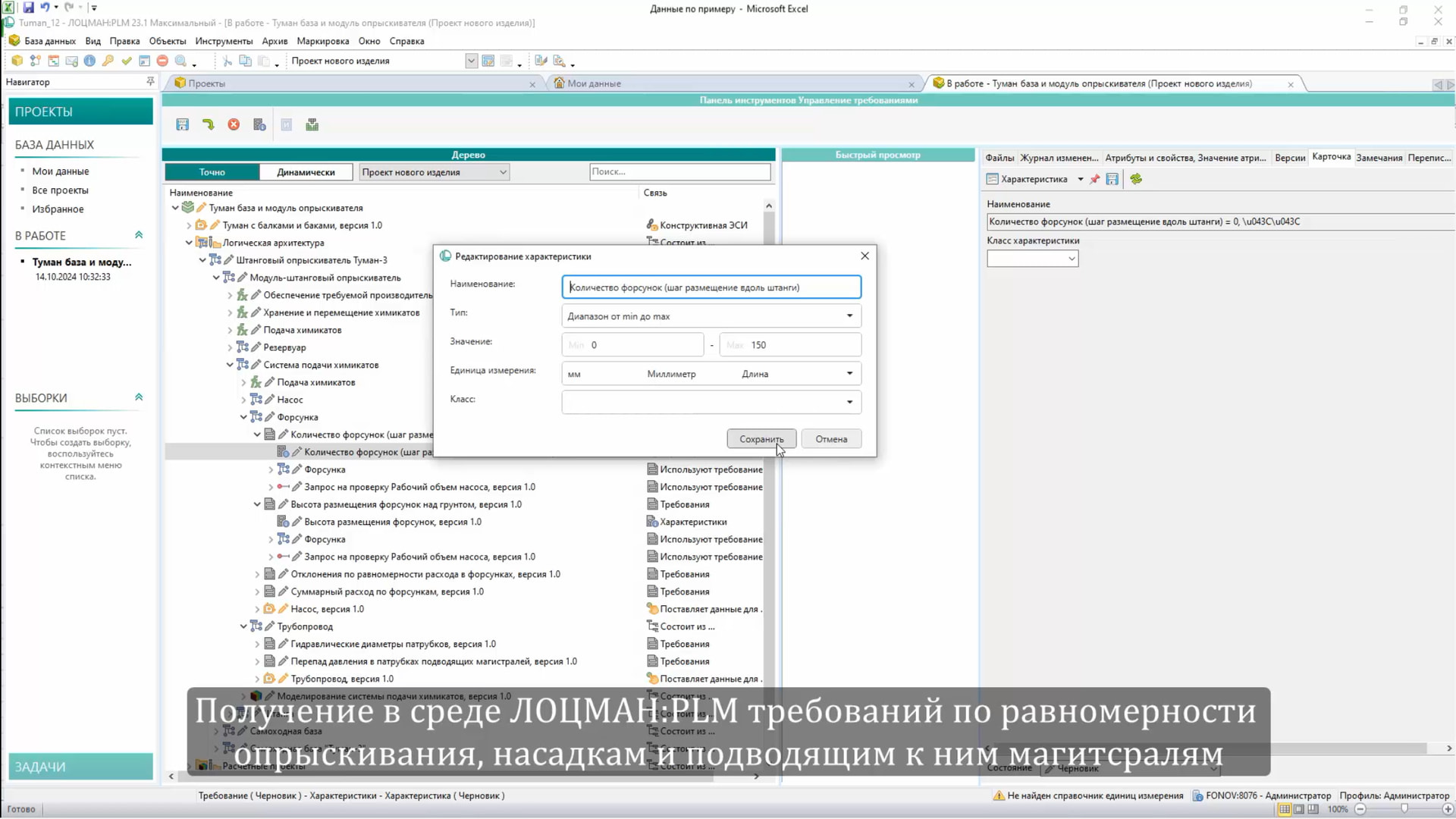

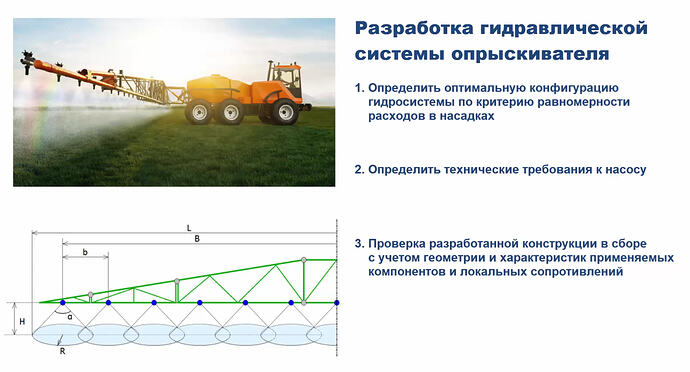

Как это происходило в Лоцман + PRADIS + IOSO

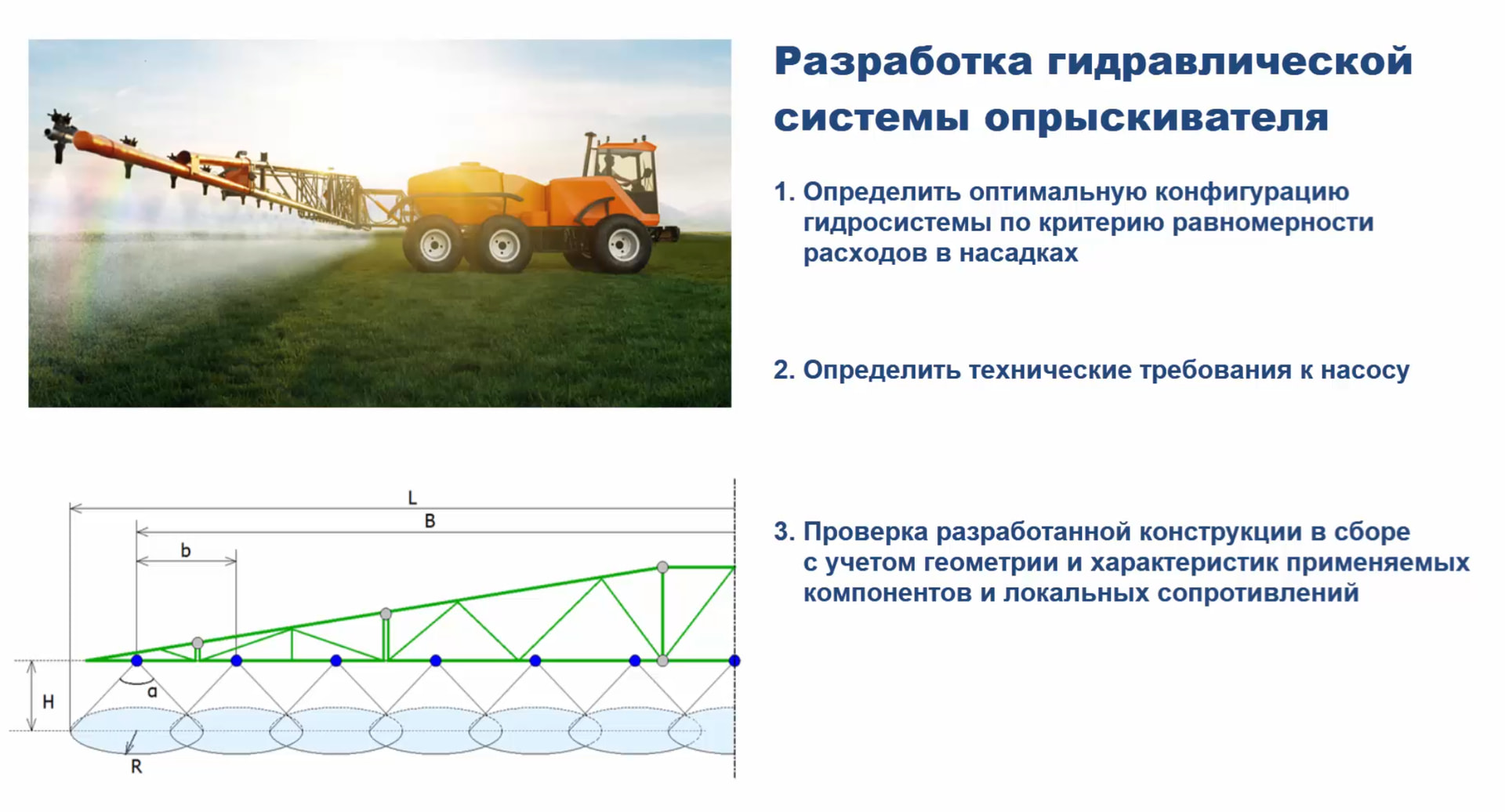

ШАГ ПЕРВЫЙ

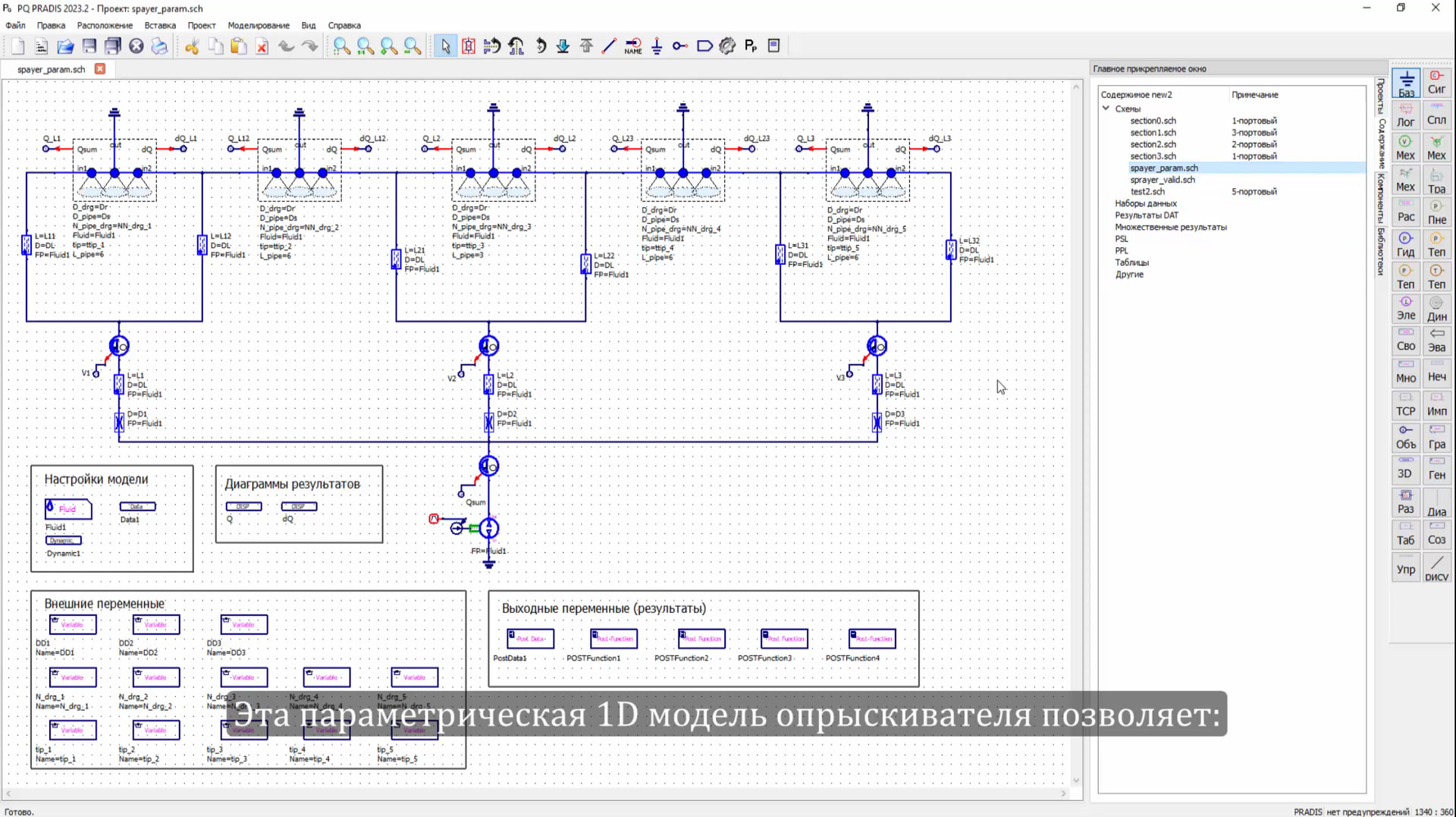

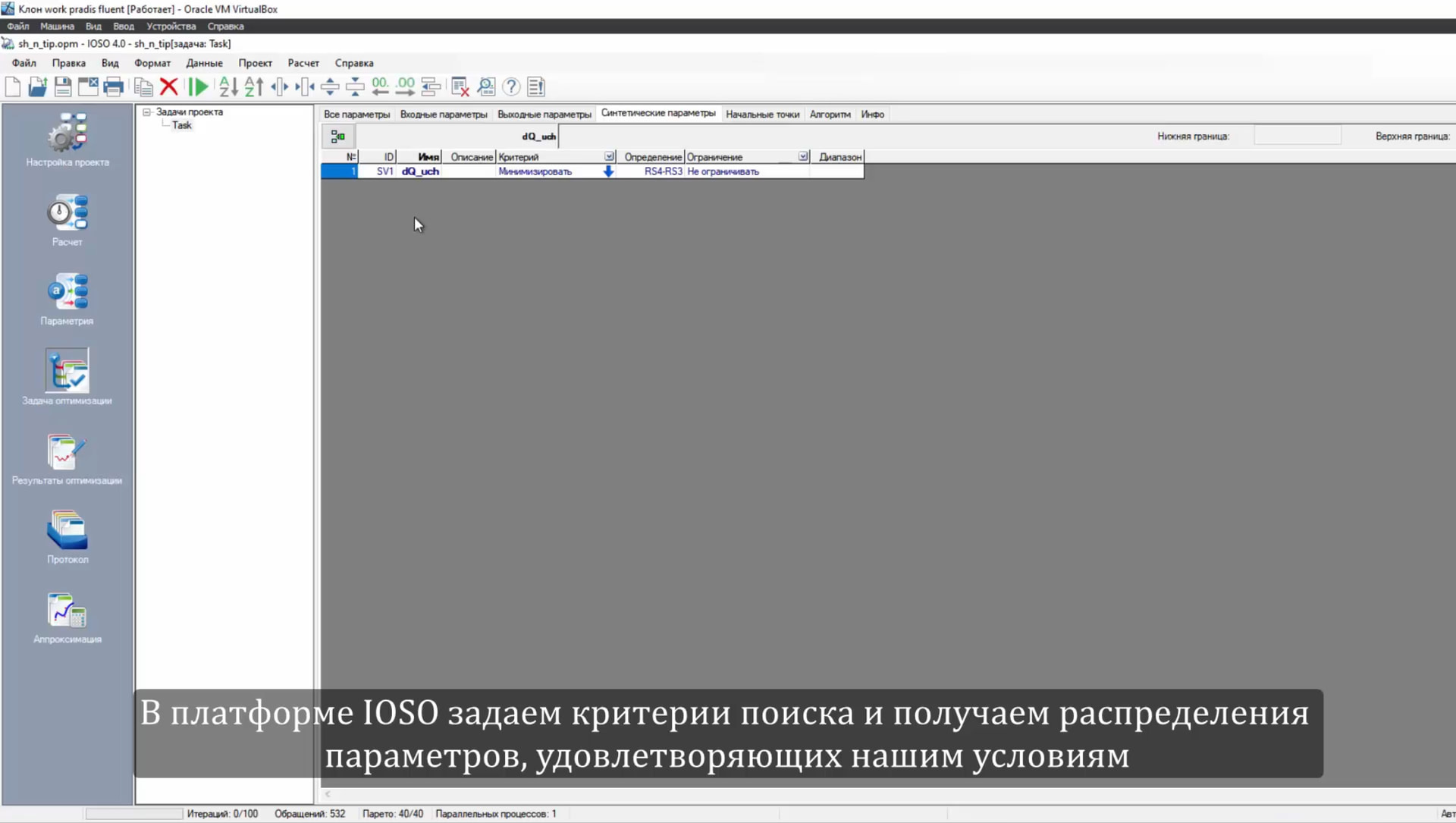

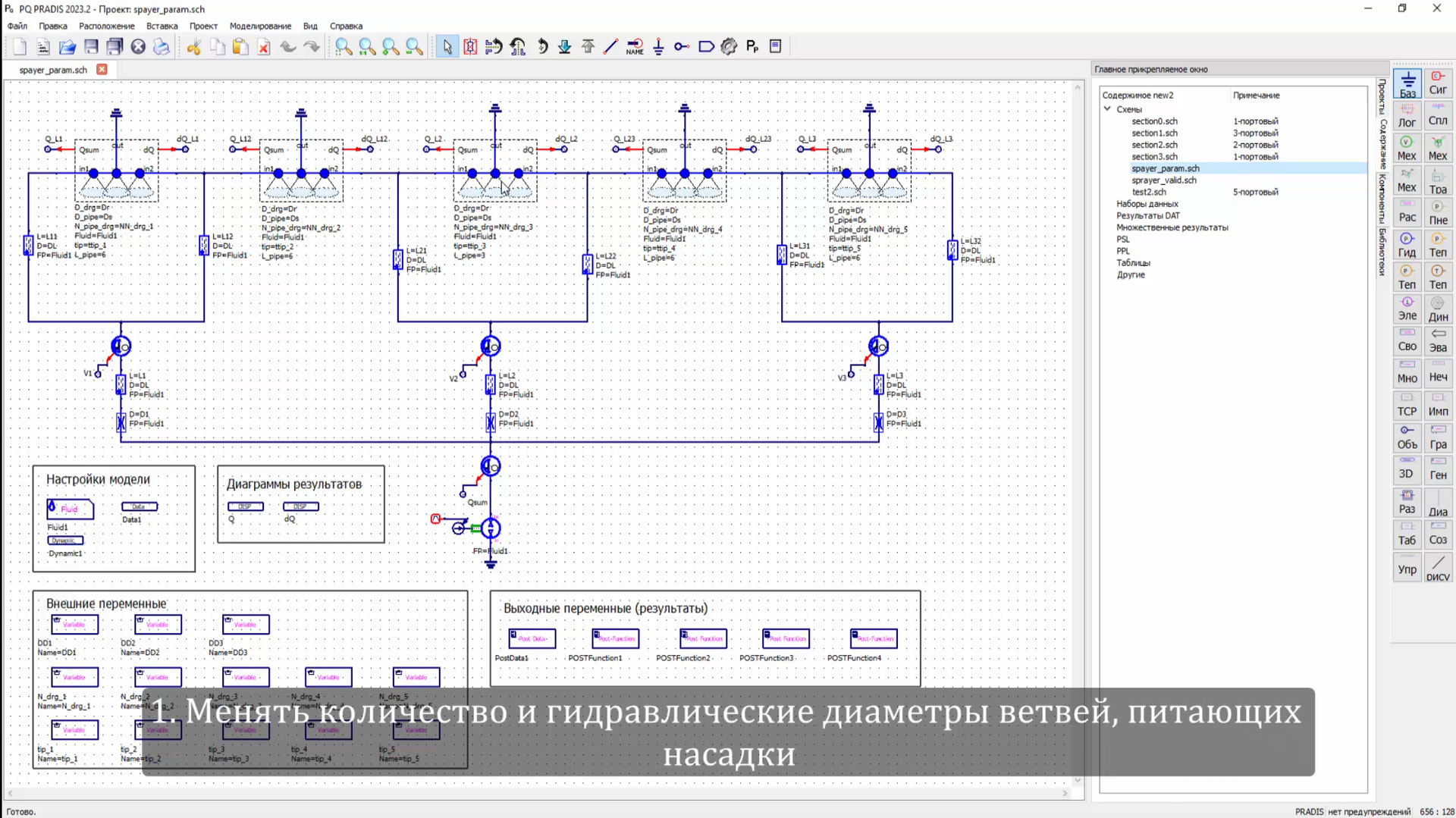

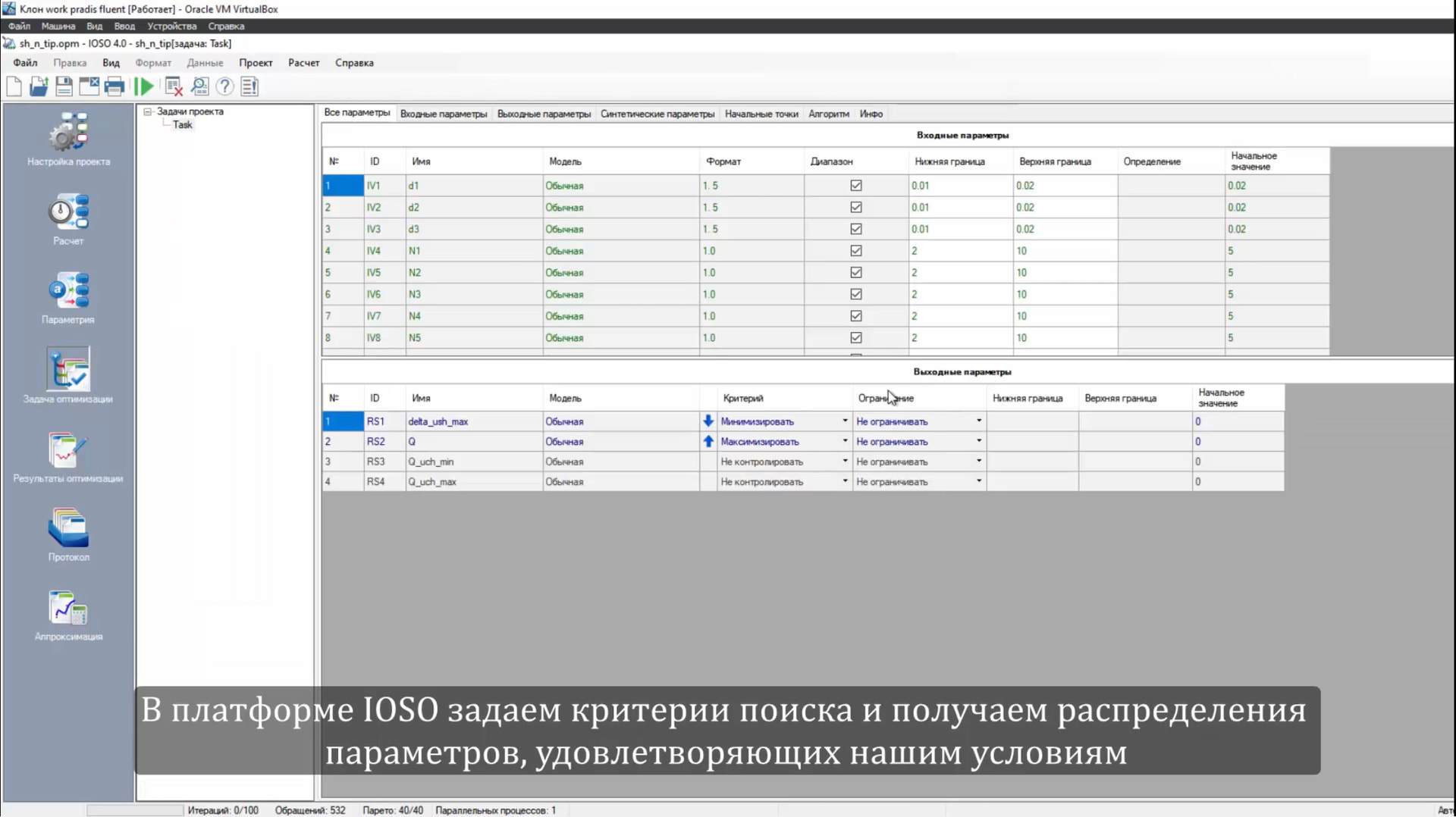

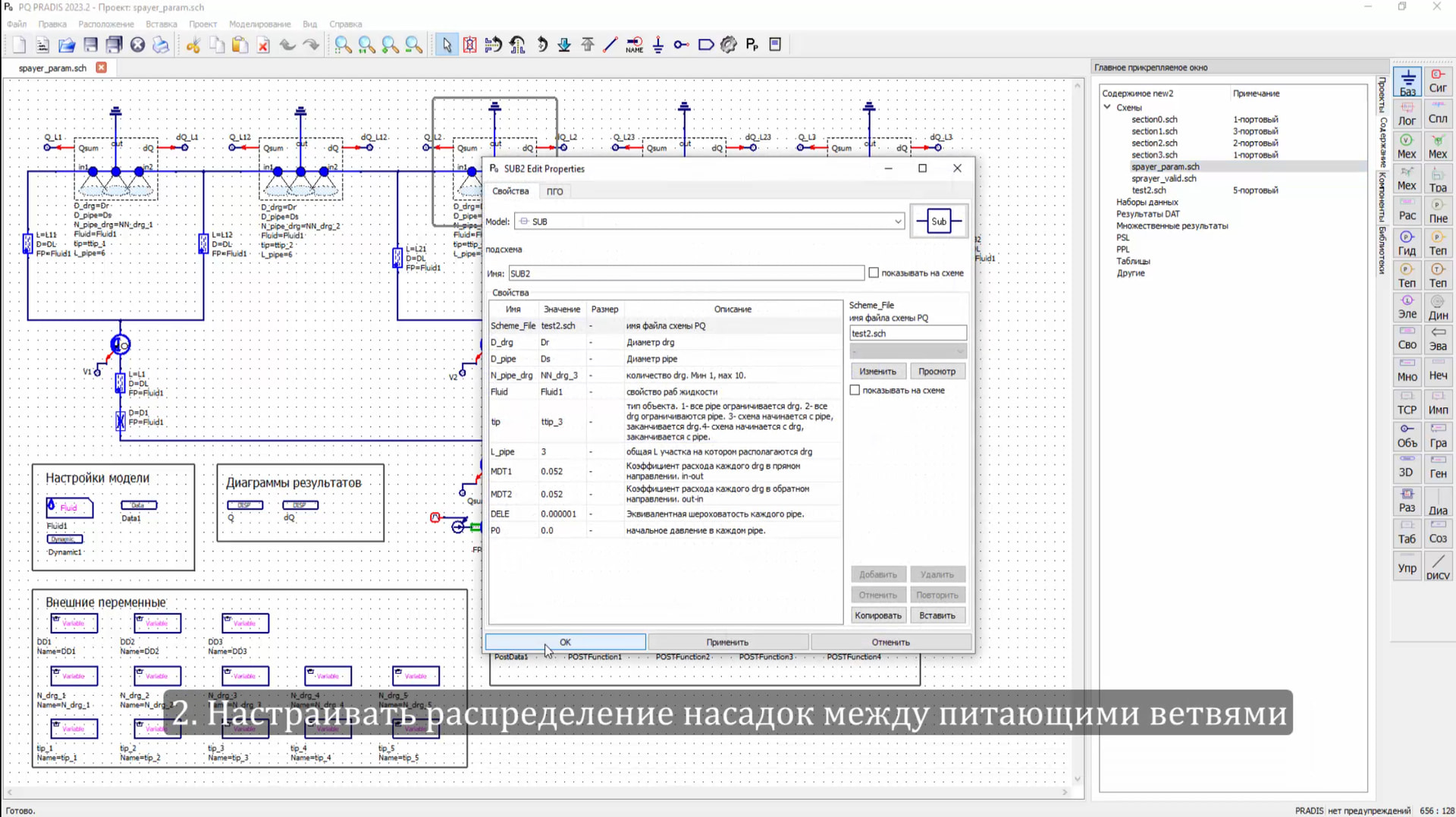

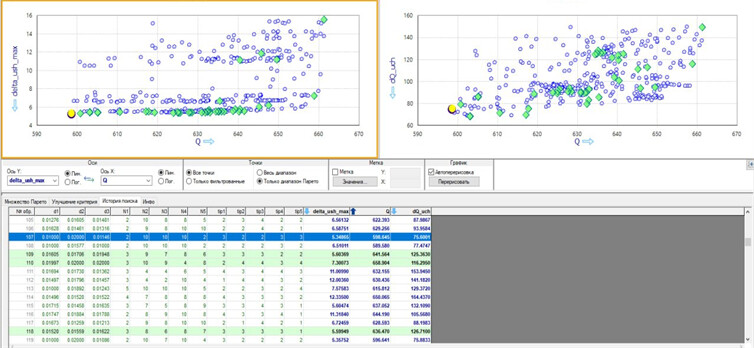

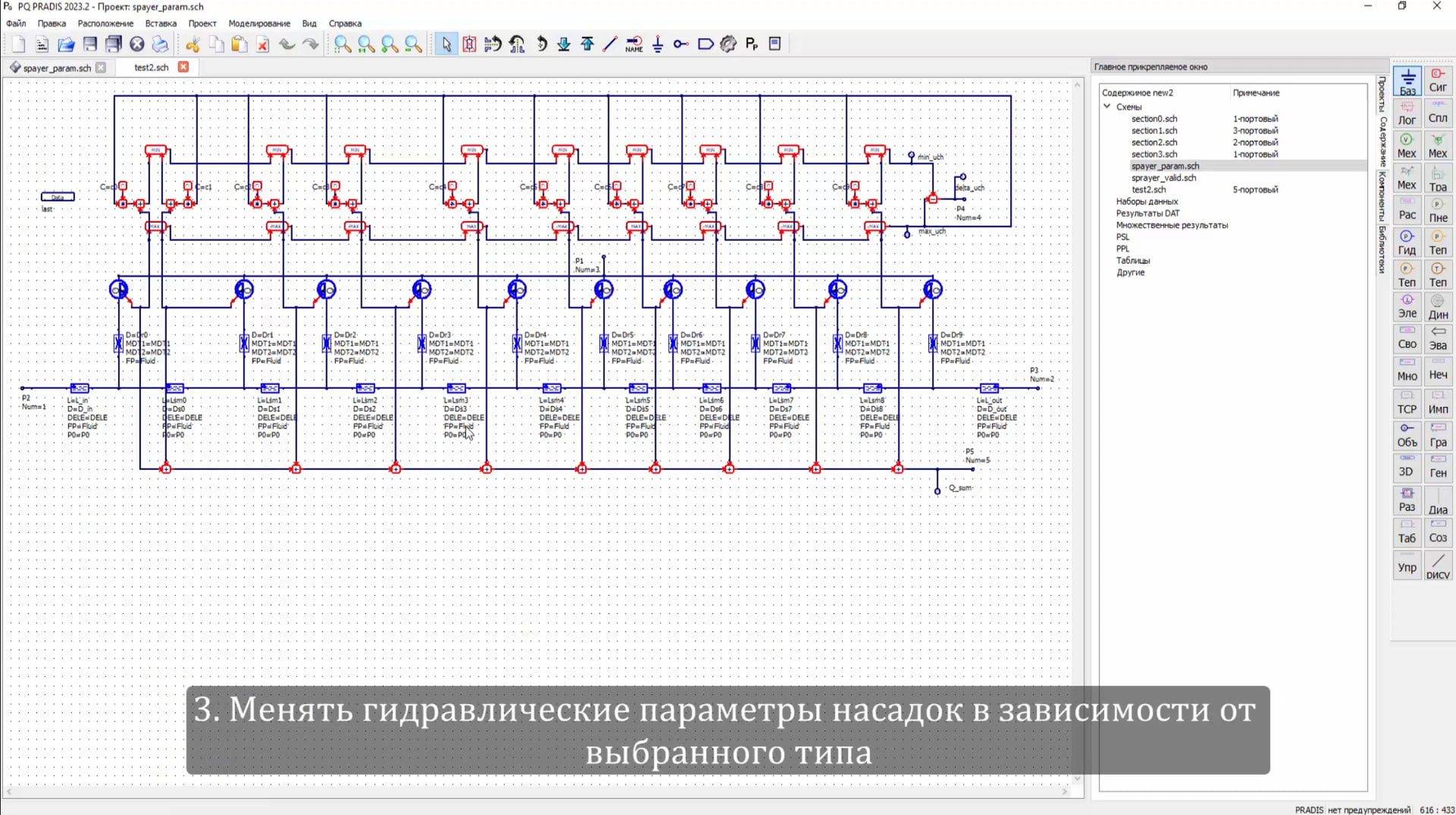

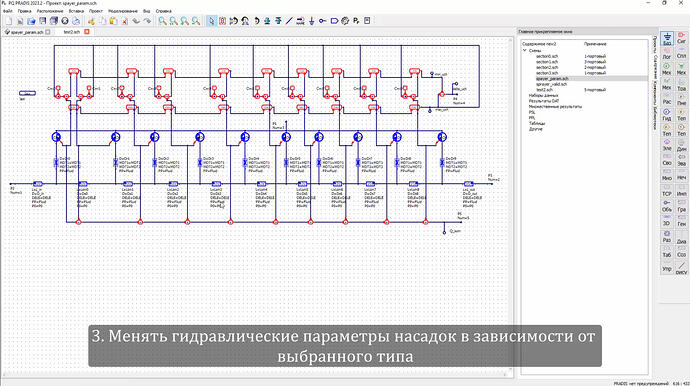

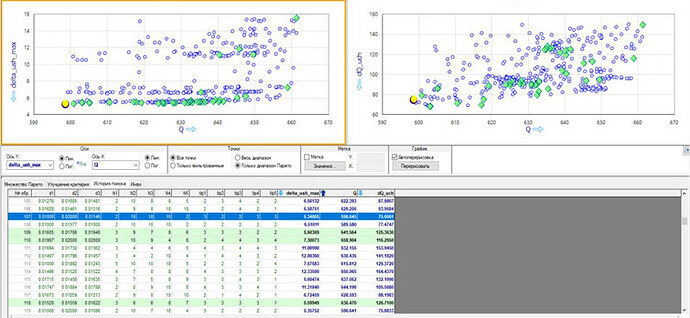

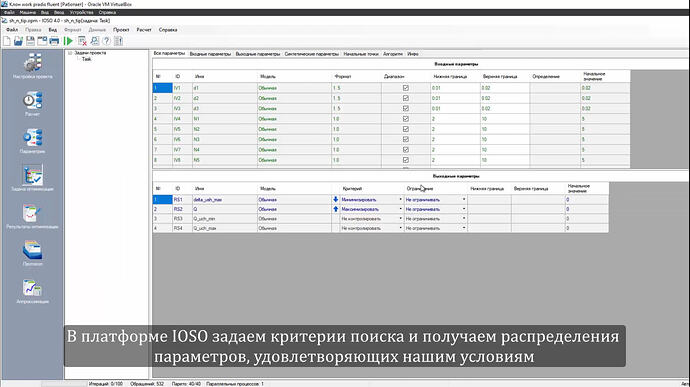

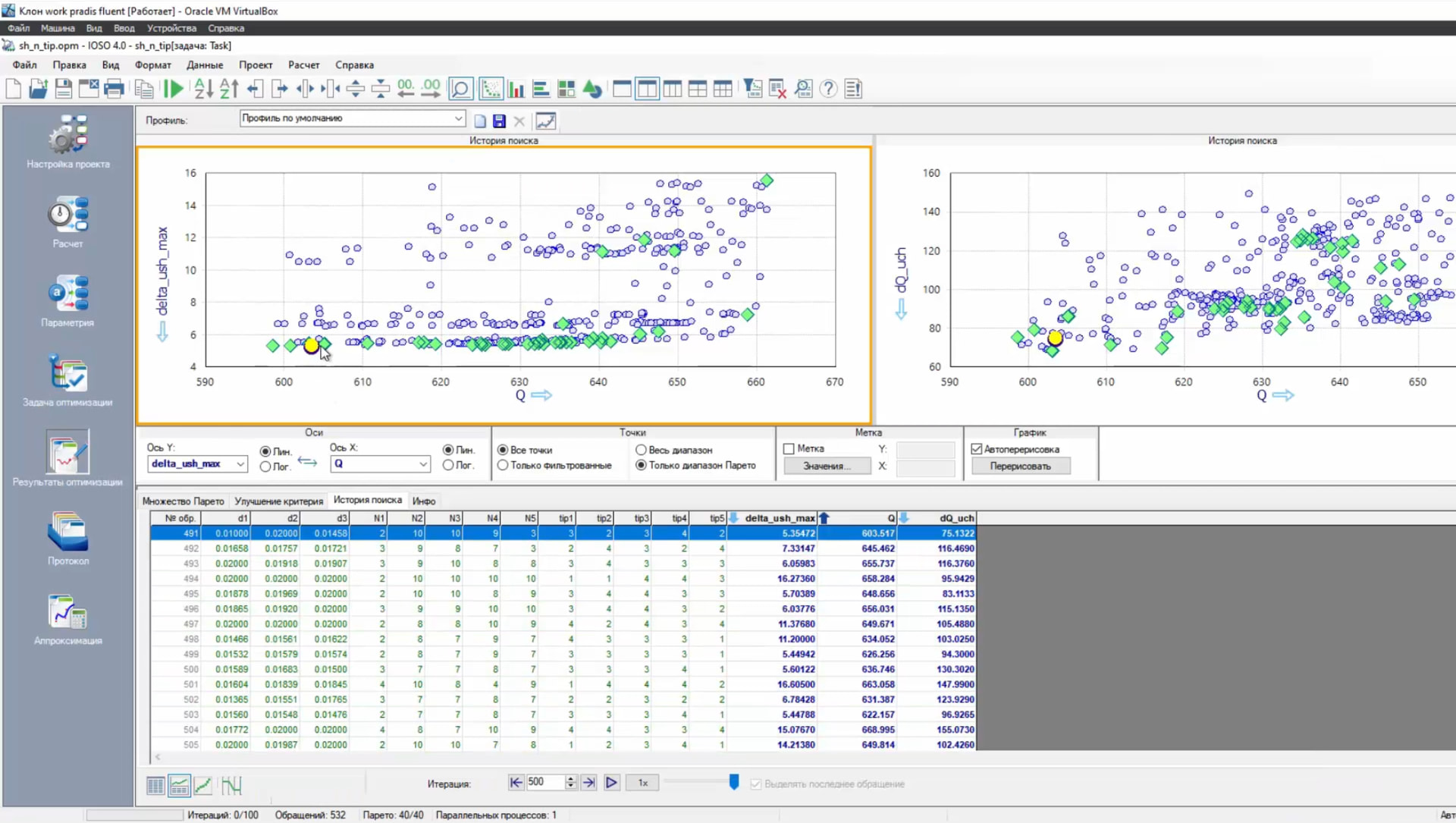

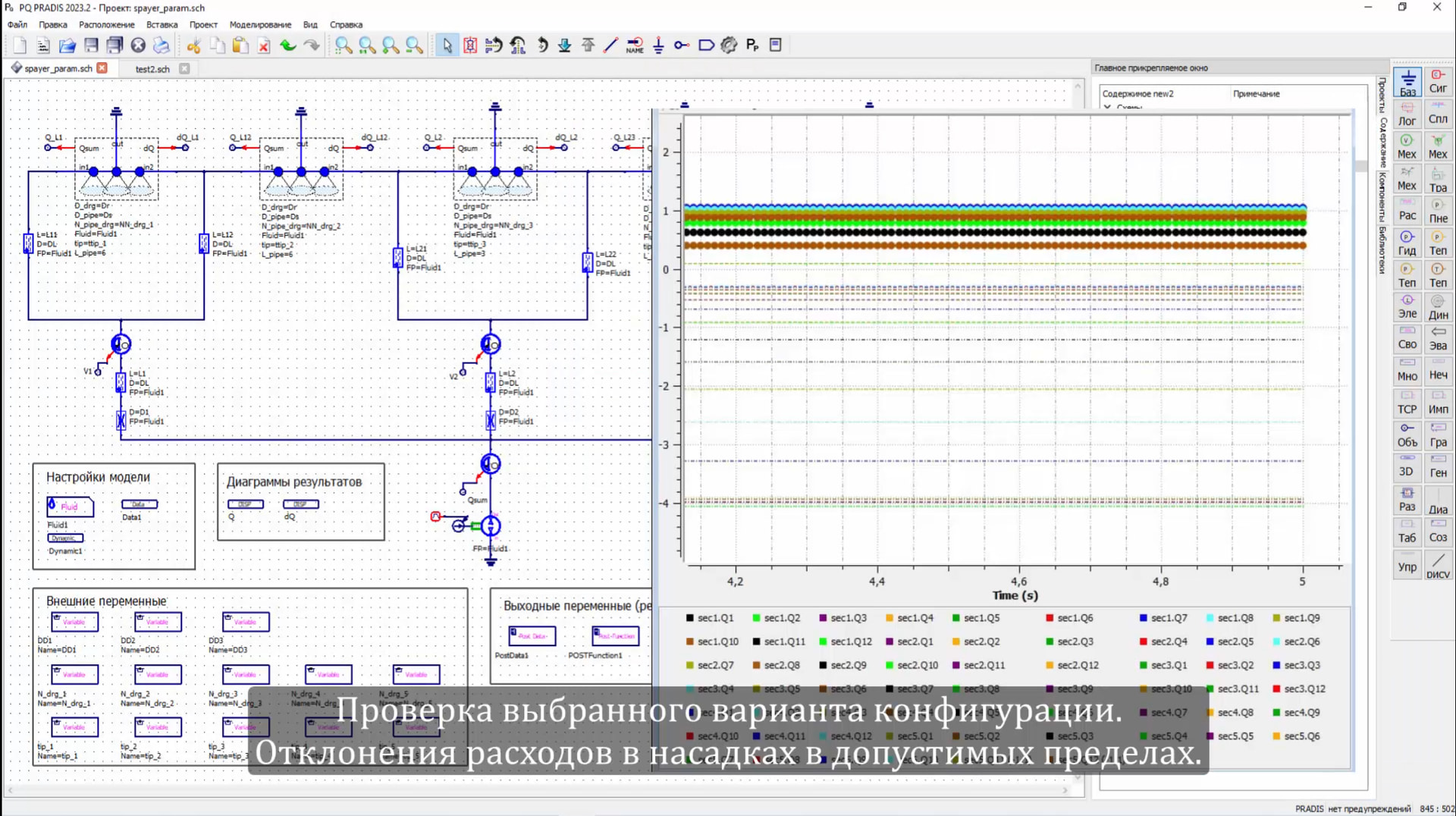

Определить оптимальную конфигурацию гидросистемы по критерию равномерности расходов в насадках
ШАГ ВТОРОЙ

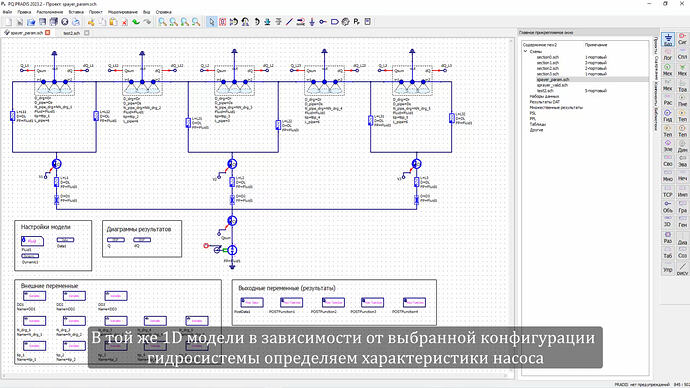

Определить технические требования к насосу
ШАГ ТРЕТИЙ

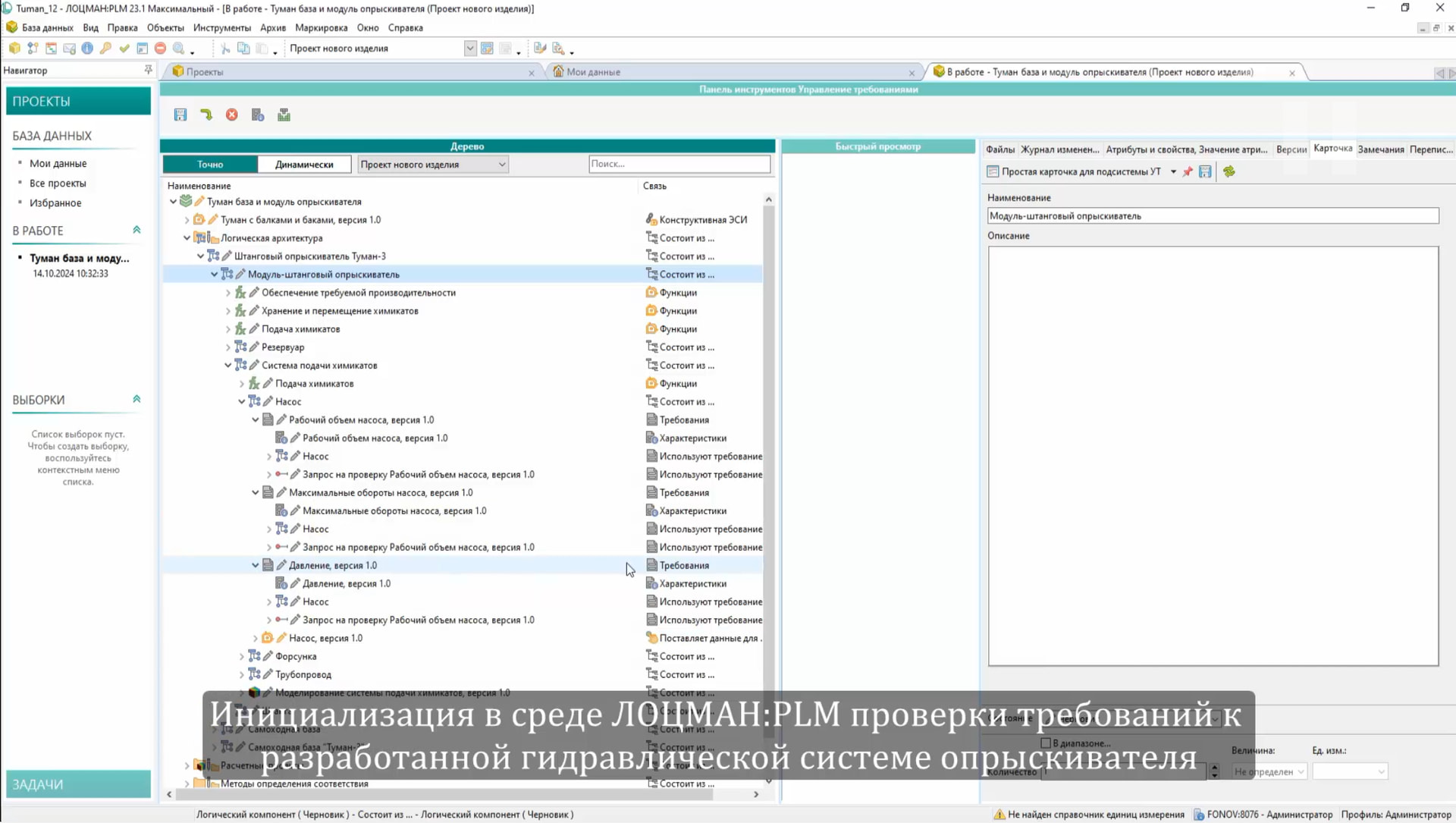

Проверка разработанной конструкции в сборке
Итоги
Данный пример показывает полный инженерный цикл разработки гидросистемы:
- от технических требований
- до оптимизации и проверки работы системы
Использование связки:
Лоцман + PRADIS + IOSO
позволяет:
- ускорить подбор конфигурации
- сократить количество натурных испытаний
- повысить качество проектных решений
- автоматизировать параметрический анализ сложных систем
Пример хорошо показывает возможности PRADIS для решения практических задач 1D моделирования гидросистем.
