Кривошипно-шатунный механизм
Назначение модели
Модель демонстрирует:
- применение 3D моделей балок;
- переход от 1D вращения к 3D механике;
- совместное использование библиотек 1D и 3D;
- настройку solver для механических систем.
Описание модели
В модели:
- вращение кривошипа выполняется вокруг оси Y;
- движение ползуна происходит вдоль оси X;
- сила задаётся компонентом из библиотеки Механика 1D;
- остальные элементы собираются из библиотеки Механика 3D;
- соединение компонентов выполняется через сплиттеры.
Используемые компоненты
Механика 1D
Используется:
- источник силы.
Механика 3D
Используются:
- балки;
- тела;
- вращательные соединения;
- ползун;
- механические связи.
Сплиттеры
Используются для:
- перехода от 1D вращения к 3D вращению;
- соединения компонентов разных размерностей.

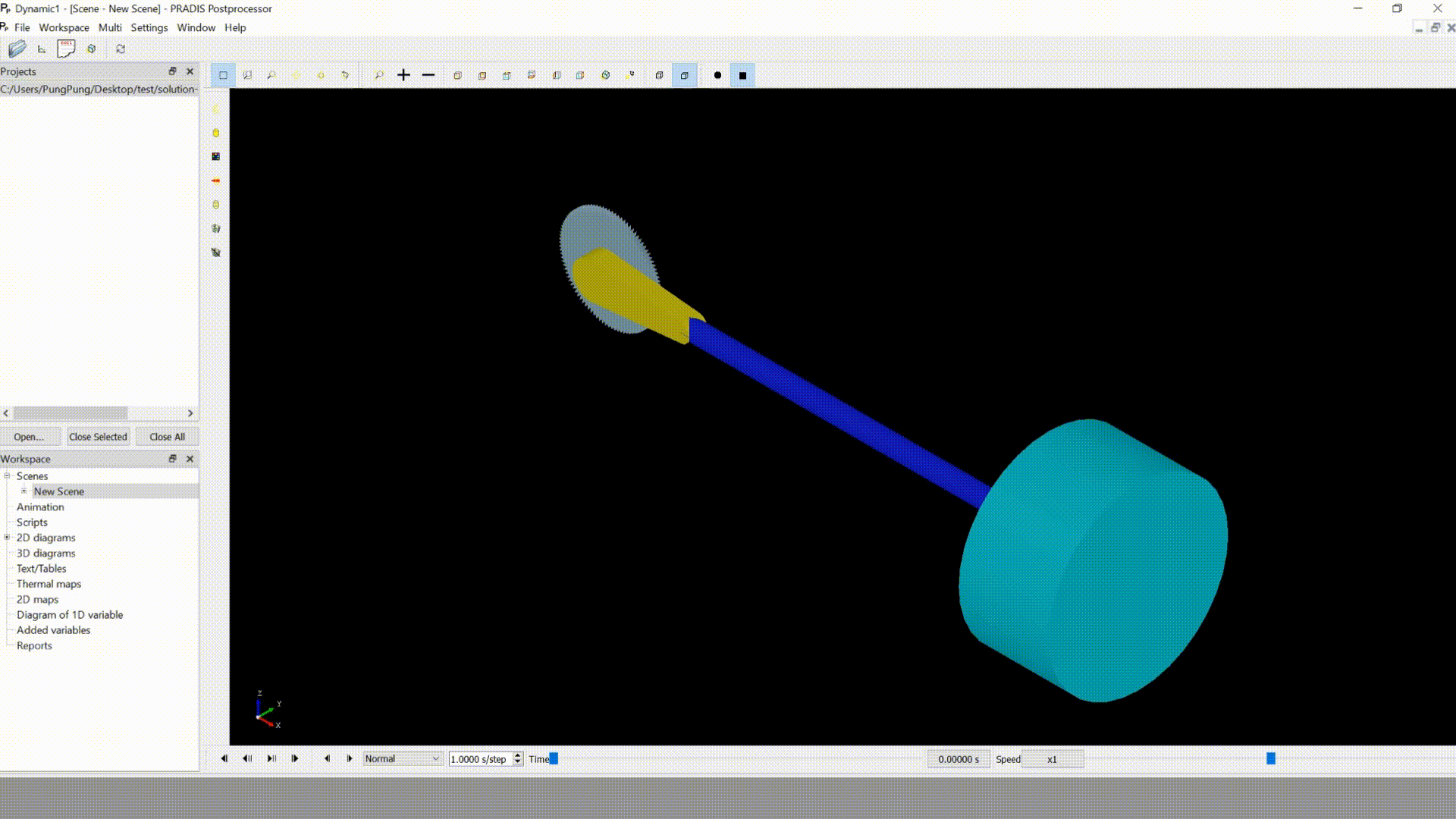

Geometry ( для отрисовки в post processor)
Используется для:
- Gear для описания геометрии шестерни;
- Beam для описания геометрии балки;
- Sphere для описания геометрии сферы;
- Cylinder для описания геометрии цилиндра.
DISP
Используется для вывода:
- скорости;
- положения ползуна.
Базовые модели
Используются для:
- расстановки датчиков/сенсоров.

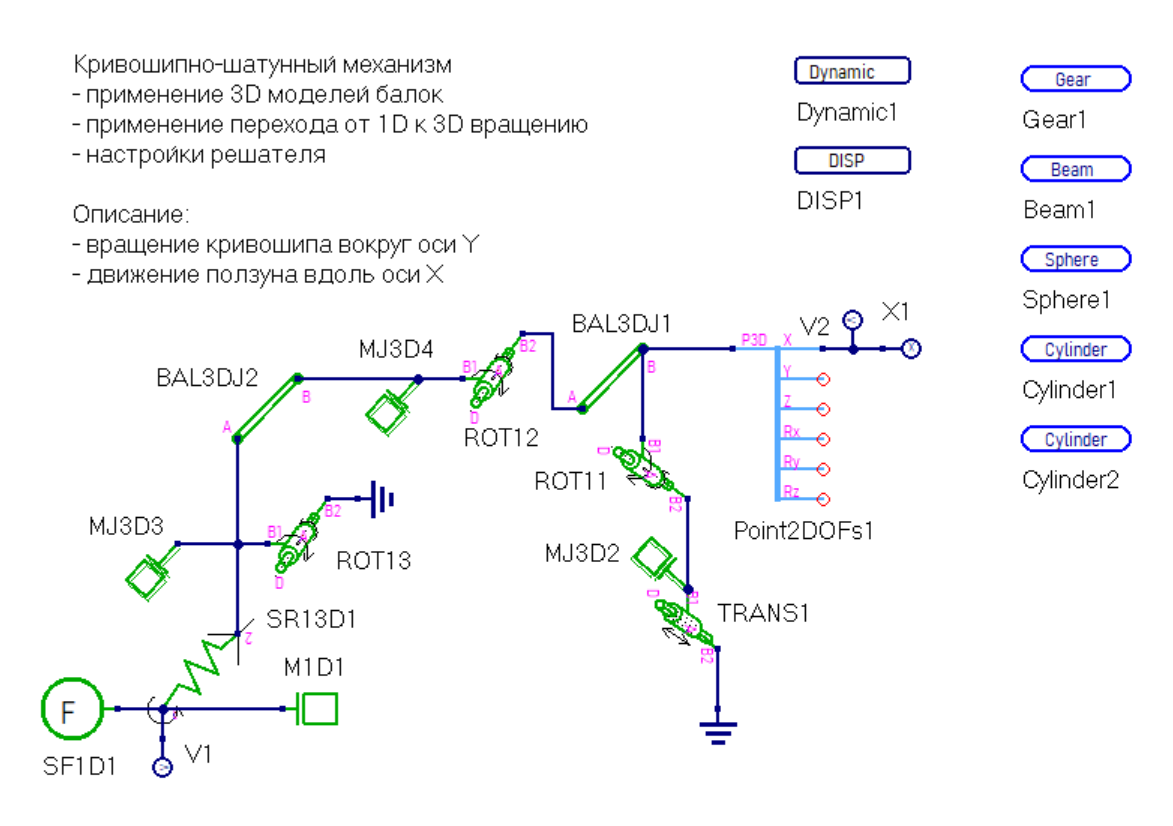

Модель в PRADIS

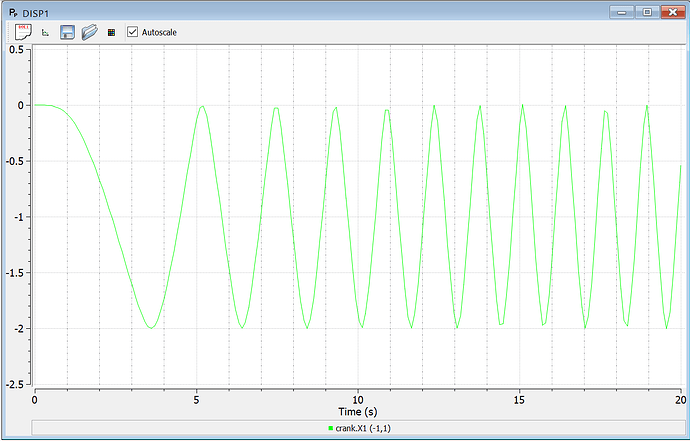

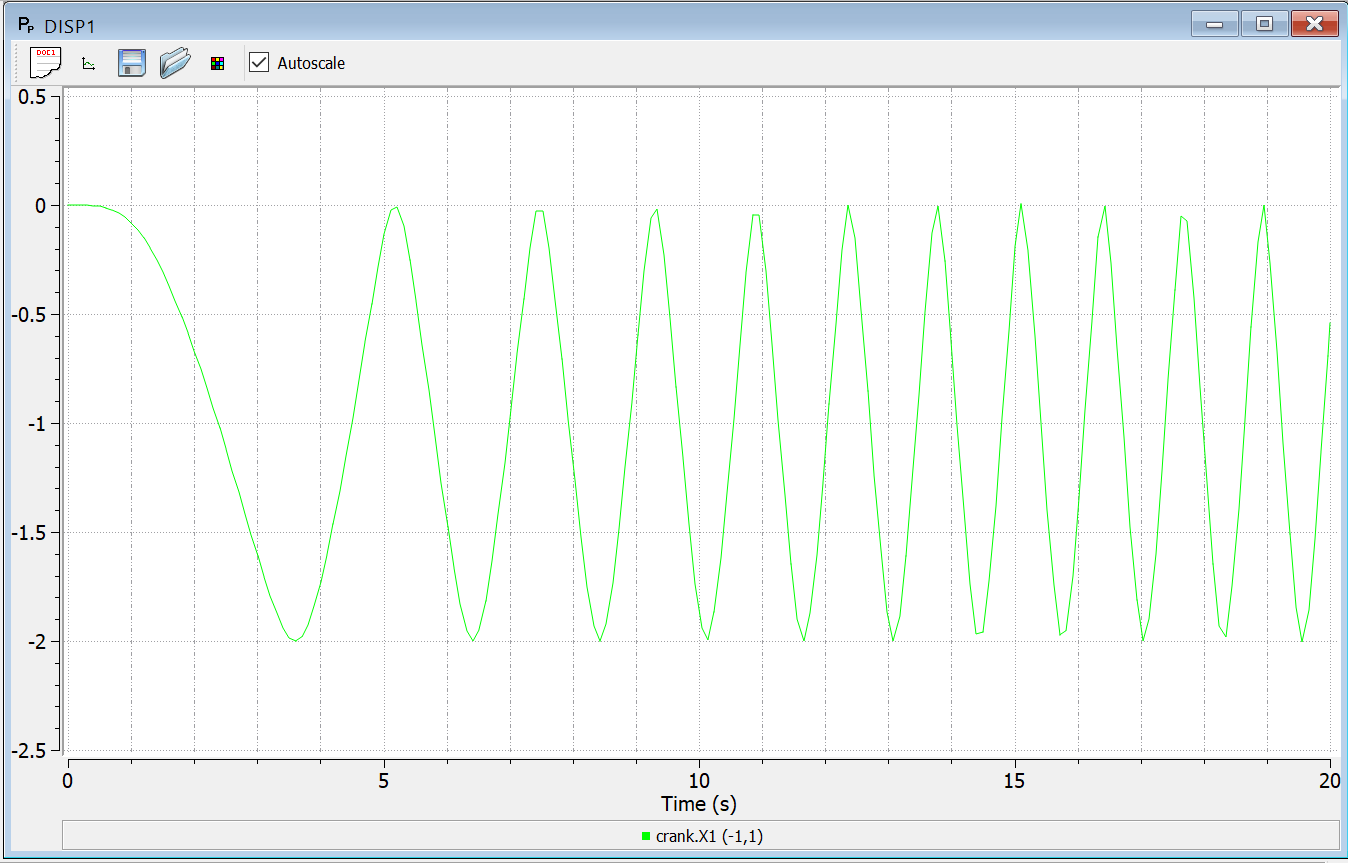

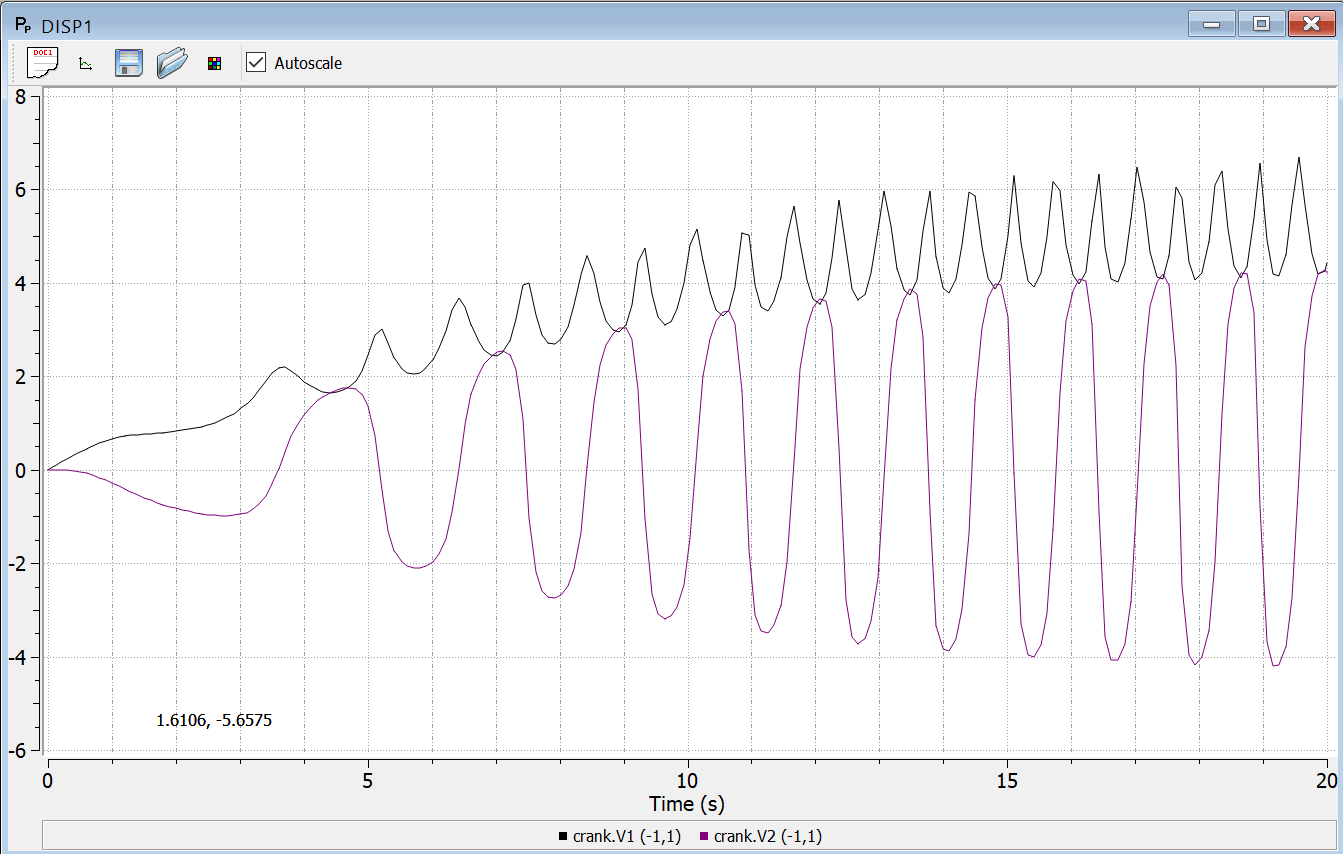

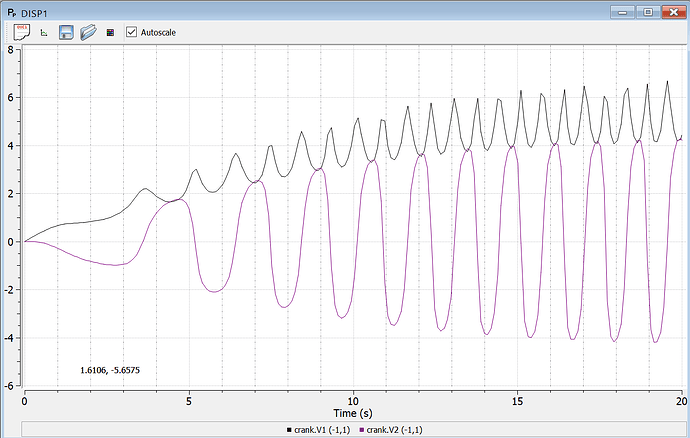

Итоги расчета
